Integrare KNX, DALI, Modbus și M-Bus: echipamentele clădirii într-o singură supervizare
Integrarea aduce echipamentele cu automatizare proprie ale clădirii, chillere, centrale de tratare a aerului, corpuri de iluminat, contoare, grupuri de pompare și generatoare, într-o singură supervizare, prin protocoalele pe care le vorbesc deja: KNX, DALI, Modbus RTU și TCP, M-Bus și BACnet. Rezultatul este un singur ecran, o singură listă de alarme și un singur set de date istorice. Durata uzuală este de 2-10 săptămâni.
Pe scurt
Fiecare echipament major vine cu automatizarea lui. Integrarea nu o înlocuiește: o supraveghează, îi dă comenzi și îi citește valorile.
Cinci protocoale acoperă aproape tot ce există într-o clădire comercială: Modbus pentru echipamente de instalații și contoare, BACnet pentru automatizarea de clădire, KNX pentru iluminat și comenzi de cameră, DALI pentru corpuri de iluminat adresabile, M-Bus pentru contoare de energie termică și de apă.
Costul se calculează pe punct integrat, în aceeași bandă de 90-320 EUR pe punct de date, cu observația că punctele preluate pe magistrală sunt în partea de jos a benzii, iar cele care cer gateway și mapare în partea de sus.
Un gateway nu creează funcții care nu există. Dacă echipamentul nu expune o valoare pe protocol, nicio integrare nu o poate citi.
Integrarea este condiția de bază pentru raportarea de energie, pentru că datele de contorizare trebuie să ajungă într-un singur istoric, cu aceeași bază de timp.
Protocoalele deschise sunt și un instrument comercial: ele determină dacă beneficiarul poate schimba furnizorul de service fără să schimbe sistemul.
Ce livrează concret o lucrare de integrare
- Inventarul echipamentelor integrabile, cu protocolul, versiunea, interfața fizică disponibilă și lista de valori pe care fiecare echipament le expune efectiv.
- Tabelul de mapare, punct cu punct: registrul sau obiectul din echipament, adresa în sistemul BMS, unitatea de măsură, factorul de scalare, sensul comenzii.

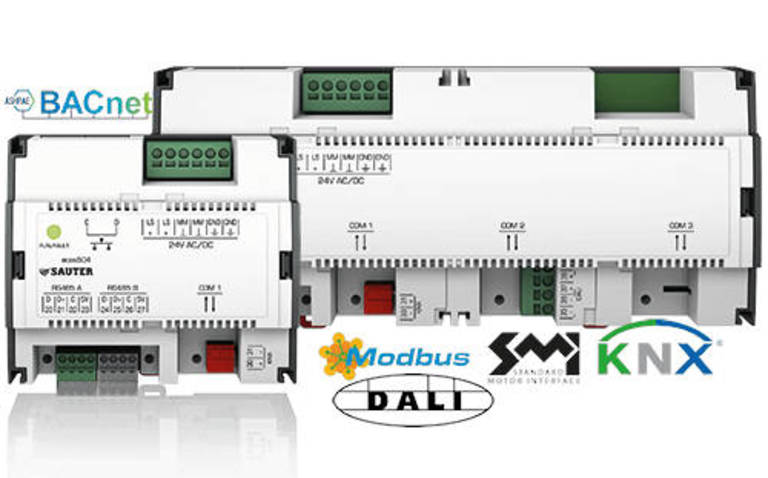

- Echipamentele de interfață, unde sunt necesare: gateway-uri de protocol, convertoare de mediu fizic, repetoare de magistrală, cu poziția lor în tablou.
- Configurarea magistralelor: topologie, adresare, terminații, viteze de comunicație, separarea segmentelor.
- Integrarea în interfața grafică: echipamentele integrate apar pe sinopticele proprii, cu valorile reale, nu ca un link către un alt program.
- Alarme și supraveghere de comunicație: fiecare echipament integrat are alarmă de pierdere a comunicației, distinctă de alarmele lui interne.
- Trend-loguri pe punctele integrate, cu rezoluție de 15 minute pentru energie electrică, 15 minute până la 1 oră pentru energie termică și 5-15 minute pentru parametrii de mediu interior.
- Documentația de integrare: tabelul de mapare final, configurațiile gateway-urilor, backup-urile și procedura de refacere.
Cum decurge integrarea, pe etape
Duratele sunt orientative, pentru 10-40 de echipamente integrate.
| Etapă | Ce se face | Durată orientativă |
|---|---|---|
| 1. Inventar și fezabilitate | Se identifică fiecare echipament, protocolul, interfața fizică existentă și lista de valori expuse. Se stabilește ce se poate citi și ce se poate comanda. | 3-10 zile |
| 2. Tabelul de mapare | Se stabilesc punctele care se preiau, adresele, unitățile și scalările. Se decide ce se comandă din BMS și ce rămâne pe automatizarea proprie. | 1-2 săptămâni |
| 3. Comanda interfețelor | Gateway-uri, convertoare, module de comunicație de la producătorii echipamentelor. Unele module se comandă de la producătorul echipamentului și au termen propriu. | 2-6 săptămâni |
| 4. Montaj și configurare magistrale | Cablare de magistrală, adresare, terminații, punerea în comunicație a fiecărui echipament. | 1-3 săptămâni |
| 5. Mapare și verificare valoare cu valoare | Fiecare punct integrat se compară cu valoarea afișată local pe echipament. | 1-2 săptămâni |
| 6. Ecrane, alarme, trend-loguri | Sinoptice, alarme de comunicație, istoricizare. | 1 săptămână |
| 7. Testare și predare | Testarea comenzilor, testarea comportamentului la pierderea comunicației, predarea tabelului de mapare final. | 3-5 zile |
Ce cere integrarea din partea beneficiarului
- Lista echipamentelor, cu producător, model, an de punere în funcțiune și, dacă există, manualul de comunicație.
- Confirmarea că modulele de comunicație există fizic. Multe echipamente au portul de protocol ca opțiune neinstalată, iar modulul se comandă de la producător.
- Accesul la echipamente și, unde este necesar, asistența furnizorului lor. Unele echipamente cer parametrizare de la producător pentru a activa comunicația.
- Politica de rețea, pentru echipamentele care comunică pe Ethernet: adrese, VLAN, reguli de acces, poziția stației de supervizare.
- Decizia de sferă: ce echipamente se doresc numai monitorizate și ce echipamente se doresc și comandate din BMS. Comanda schimbă responsabilitatea și, uneori, garanția echipamentului.
- Ferestre de lucru, pentru echipamentele care trebuie oprite scurt pentru montarea modulului de comunicație.
Cum se măsoară că integrarea a ieșit bine
- 1Fiecare punct integrat este verificat față de valoarea afișată local pe echipament, la aceeași oră, cu aceeași unitate de măsură și cu aceeași scalare.
- 2Comenzile sunt testate în ambele sensuri, inclusiv comportamentul echipamentului la revenirea în regim local.
- 3Pierderea comunicației generează alarmă distinctă, iar sistemul trece pe un regim definit, nu pe ultima valoare citită.
- 4Fiecare echipament integrat are un sinoptic propriu, cu valorile reale în interfața grafică, nu un link către software-ul producătorului.
- 5Tabelul de mapare final este predat în format editabil și corespunde configurației reale.
- 6Trend-logurile de pe punctele integrate înregistrează la rezoluția declarată, cu retenție de minimum 24 de luni la rezoluție completă.
- 7Se consemnează explicit ce nu a putut fi integrat și de ce. Un echipament care nu expune o valoare pe protocol se trece pe listă, nu se ascunde.
Ce nu include integrarea
- Nu include înlocuirea automatizării proprii a echipamentului. Logica internă a chillerului sau a centralei de tratare a aerului rămâne a producătorului.
- Nu include modulele de comunicație care se comandă de la producătorul echipamentului, dacă nu sunt prevăzute explicit în ofertă.
- Nu include valorile pe care echipamentul nu le expune. Dacă un chiller nu publică pe protocol temperatura de la un anumit senzor intern, acea valoare nu se poate integra fără senzor suplimentar.
- Nu include repararea echipamentului integrat și nici service-ul lui.
- Nu include integrarea sistemelor de securitate la incendiu ca funcție de siguranță. Semnalele se pot prelua ca informație, dar scenariul de securitate la incendiu rămâne la centrala de incendiu.
- Nu include licențele de puncte suplimentare pe platforma de supervizare, dacă numărul de puncte depășește licența existentă. Costul licențelor se declară separat în ofertă.
Cele cinci protocoale și ce integrează fiecare
| Protocol | Ce integrează uzual | Mediu fizic | Ce trebuie verificat înainte |
|---|---|---|---|
| Modbus RTU și TCP | chillere, centrale de tratare a aerului, pompe de căldură, variatoare de turație, analizoare de rețea electrică, grupuri de pompare | RS-485 sau Ethernet | harta de registre a producătorului, adresarea, scalarea valorilor |
| BACnet MS/TP și IP | automatizare de clădire, controlere de la alți producători, unele chillere | RS-485 sau Ethernet | lista de obiecte expuse, instanțele, drepturile de scriere |
| KNX | iluminat, jaluzele, comenzi de cameră, termostate de cameră | pereche torsadată KNX | proiectul ETS existent, adresele de grup, cine deține fișierul de proiect |
| DALI | corpuri de iluminat adresabile, senzori de lumină naturală, drivere | magistrală DALI | numărul de adrese pe linie, existența unui gateway, gruparea existentă |
| M-Bus | contoare de energie termică, contoare de apă, unele contoare de energie electrică | M-Bus cu fir sau radio | numărul de contoare pe magistrală, adresele primare și secundare, nivelul de repetare |
O observație practică pentru KNX: cine deține fișierul de proiect ETS deține de fapt sistemul de iluminat. Este exact aceeași problemă comercială ca parolele de nivel inginer pe partea de BMS, tratată pe pagina de modernizare.
Întrebări frecvente
De ce să integrez echipamentele dacă fiecare are deja automatizarea lui?
Pentru că automatizarea proprie a fiecărui echipament optimizează echipamentul, nu clădirea. Un chiller își face treaba corect chiar dacă în același timp centrala de tratare a aerului încălzește aerul pe care el tocmai l-a răcit. Integrarea face vizibil acest conflict și permite o strategie comună, plus o singură listă de alarme și un singur istoric de date.
Cât costă integrarea unui chiller sau a unei centrale de tratare a aerului?
Costul se calculează pe punctele preluate, în aceeași bandă de 90-320 EUR pe punct de date. Punctele preluate direct pe magistrală sunt în partea de jos a benzii. Punctele care cer gateway, modul de comunicație de la producător și mapare manuală sunt în partea de sus.
Ce se întâmplă dacă echipamentul nu are port de comunicație?
Există trei variante, în ordinea costului: se comandă modulul de comunicație de la producător, se preiau semnalele esențiale prin contacte și semnale analogice cablate direct, sau se montează senzori și traductoare proprii. Prima variantă păstrează cele mai multe valori, a treia este cea mai scumpă și dă cele mai puține informații de stare.
Integrarea anulează garanția echipamentului?
Citirea valorilor pe protocol nu afectează garanția. Comanda echipamentului din BMS poate intra în discuție cu producătorul, în special la chillere și la pompe de căldură. De aceea sfera se stabilește explicit înainte de execuție, iar unde există dubiu se cere confirmarea scrisă a furnizorului echipamentului.
Se pot integra echipamente vechi, de 15-20 de ani?
De multe ori da, prin contacte și semnale analogice, chiar dacă protocolul lipsește. Rezultatul este mai sărac: se obțin stări de funcționare, defecte și comenzi de pornire și oprire, dar nu parametrii interni. Limitele acestei abordări sunt descrise în materialele despre integrare BMS-SCADA.
Inventar de integrare, pe echipamentele existente
Primul pas nu este oferta, ci inventarul: ce echipamente există, ce protocol vorbesc, ce module de comunicație au montate și ce valori expun efectiv. Din inventar rezultă lista punctelor care se pot integra și cele care nu.
